Pełen Zestaw Nawadniania Rain Bird + 12 zraszaczy 5004+ + Sterownik RC2 4 SEKCJE
Zestaw Rain Bird z 12 zraszaczami 5004+ i sterowaniem WiFi
Kompletny zestaw przeznaczony do budowy 4-sekcyjnego systemu automatycznego nawadniania trawnika. W zestawie połączono zraszacze rotacyjne Rain Bird 5004+, sterownik Rain Bird RC2 z wbudowanym WiFi oraz cztery elektrozawory Hunter PGV 1".
Tak skonfigurowany system pozwala podzielić ogród na niezależnie uruchamiane sekcje i dostosować liczbę jednocześnie pracujących zraszaczy do wydajności źródła wody.
Automatyczne podlewanie bez codziennego przenoszenia zraszaczy
System automatycznego nawadniania przejmuje codzienną obsługę podlewania trawnika. Sterownik uruchamia kolejne sekcje zgodnie z przygotowanym harmonogramem, a zraszacze pozostają zamontowane na stałe w gruncie.
4 niezależne sekcje
Instalację można podzielić na cztery osobno sterowane obwody. Pozwala to ograniczyć chwilowe zapotrzebowanie systemu na wodę.
Sterowanie Rain Bird RC2
Sterownik z wbudowanym WiFi umożliwia programowanie pracy instalacji oraz wygodne zarządzanie nawadnianiem.
Zraszacze rotacyjne 5004+
Rozwiązanie przeznaczone przede wszystkim do średnich i większych powierzchni trawnika.
Regulacja obszaru zraszania
Zakres pracy zraszacza można dostosować do kształtu nawadnianego fragmentu trawnika.
Automatyczna praca
Po zaprogramowaniu instalacja może uruchamiać podlewanie bez konieczności każdorazowej ręcznej obsługi.
Sprawdzone komponenty
Zestaw wykorzystuje elementy marek Rain Bird i Hunter, powszechnie stosowane w systemach automatycznego nawadniania.
12 zraszaczy rotacyjnych do równomiernego nawadniania trawnika
Rain Bird 5004+ należy do popularnej serii zraszaczy rotacyjnych 5000. Tego typu zraszacze stosuje się tam, gdzie potrzebny jest większy promień pracy niż w przypadku klasycznych zraszaczy statycznych.
W zależności od zastosowanej dyszy i parametrów instalacji zraszacze serii 5000 mogą pracować z promieniem od około 7,6 do 15,2 m. Regulacja sektora w zakresie 40–360° umożliwia dopasowanie kierunku podlewania do kształtu trawnika.
- promień pracy serii około 7,6–15,2 m,
- regulacja sektora 40–360°,
- wysokość wynurzenia modelu 5004 około 10 cm,
- dolne przyłącze 3/4",
- możliwość redukcji promienia za pomocą śruby regulacyjnej,
- technologia dysz Rain Curtain,
- wersja Plus z możliwością odcięcia przepływu na zraszaczu.
Ważne przy rozmieszczaniu zraszaczy
Nie należy projektować systemu wyłącznie na podstawie maksymalnego zasięgu pojedynczego zraszacza.
W prawidłowo wykonanej instalacji obszary pracy kolejnych zraszaczy powinny odpowiednio na siebie nachodzić. Pozwala to uzyskać bardziej równomierne podlewanie całej powierzchni trawnika.
Dlatego liczba potrzebnych zraszaczy zależy nie tylko od powierzchni działki, ale również od jej kształtu, ciśnienia, wydajności źródła wody i zastosowanych dysz.
Dlaczego system został podzielony na 4 sekcje?
Jednym z najważniejszych parametrów instalacji nawadniającej jest nie liczba wszystkich zraszaczy, ale ilość wody potrzebna do zasilenia urządzeń pracujących w tym samym czasie.
Każdy zraszacz pobiera określoną ilość wody. Uruchomienie wszystkich 12 zraszaczy jednocześnie mogłoby przekroczyć wydajność domowego przyłącza, hydroforu lub pompy.
Dlatego instalację dzieli się na mniejsze obwody. W tym zestawie zastosowano 4 niezależne sekcje sterowane czterema elektrozaworami.
Przykładowo można rozmieścić po trzy zraszacze w sekcji, jednak nie jest to uniwersalna zasada. Dokładny podział powinien wynikać z wybranych dysz oraz rzeczywistej wydajności źródła wody.
Przed wykonaniem instalacji sprawdź:
- wydajność źródła wody w l/min lub m³/h,
- ciśnienie dynamiczne podczas przepływu,
- średnicę rury zasilającej,
- długość instalacji,
- różnice wysokości terenu,
- przepływ zastosowanych dysz.
Sterownik RC2 z wbudowanym WiFi
Do zarządzania systemem zastosowano Rain Bird RC2 w wersji 4-sekcyjnej. Sterownik odpowiada za automatyczne uruchamianie elektrozaworów i pracę kolejnych obwodów instalacji.
Wbudowana komunikacja WiFi umożliwia współpracę z aplikacją Rain Bird i zdalne zarządzanie ustawieniami systemu.
- obsługa 4 sekcji nawadniania,
- wbudowana komunikacja WiFi,
- sterowanie elektrozaworami 24 V AC,
- ręczne uruchamianie podlewania,
- regulacja sezonowa 5–200%,
- możliwość czasowego wstrzymania nawadniania,
- pamięć zapisanych programów.

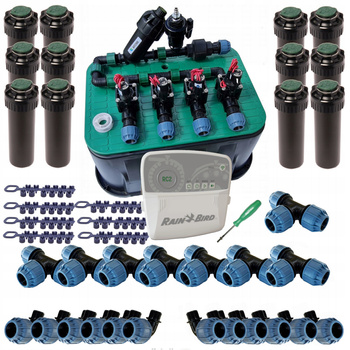

Co znajduje się w zestawie?
W komplecie znajdują się podstawowe elementy odpowiedzialne za zraszanie, sterowanie i rozdzielenie instalacji na cztery niezależne sekcje.
Rury, przewody elektryczne oraz elementy przyłączeniowe zależne od konkretnego układu działki należy dobrać indywidualnie zgodnie z projektem instalacji.
Rain Bird 5004+ – najważniejsze parametry
| Typ | zraszacz rotacyjny, wynurzalny |
|---|---|
| Seria | Rain Bird 5000 Plus |
| Promień pracy | ok. 7,6–15,2 m w zależności od dyszy i parametrów instalacji |
| Regulacja sektora | 40–360° |
| Ciśnienie robocze serii | ok. 1,7–4,5 bar |
| Przepływ | zależny od zastosowanej dyszy |
| Wysokość wynurzenia 5004 | ok. 10,2 cm |
| Przyłącze | dolne 3/4" |
| Dysze | Rain Curtain |
| Funkcja Plus | możliwość odcięcia przepływu bez wyłączania całej sekcji |
Elektrozawory Hunter PGV 1"
Każdą z czterech sekcji obsługuje osobny elektrozawór Hunter PGV 1". Zawór otrzymuje sygnał ze sterownika RC2 i otwiera przepływ wody wyłącznie do aktualnie uruchomionego obwodu.
PGV jest konstrukcją przeznaczoną do instalacji nawadniających i wykorzystuje cewkę 24 V AC.
Dlaczego sekcje pracują kolejno?
Kolejne uruchamianie sekcji pozwala wykorzystać dostępną wydajność źródła wody bez konieczności zasilania całej instalacji jednocześnie.
Ma to szczególne znaczenie przy instalacjach zasilanych z przyłącza domowego, hydroforu albo studni.
Dobry system zaczyna się od prawidłowego projektu
Sam zakup odpowiednich elementów nie gwarantuje równomiernego podlewania. Kluczowe jest właściwe rozmieszczenie zraszaczy, dobór dysz i podział instalacji zgodnie z możliwościami źródła wody.
Określ wymiary trawnika, budynki, tarasy, podjazdy, rabaty i pozostałe elementy działki.
Sprawdź rzeczywistą wydajność oraz ciśnienie dostępne podczas przepływu.
Dobierz położenie urządzeń i dysze tak, aby zapewnić odpowiednie pokrycie powierzchni.
Połącz zraszacze w obwody, których sumaryczne zapotrzebowanie nie przekracza wydajności źródła wody.
Ważne podczas montażu kolektora i elektrozaworów
Przy wykonywaniu połączeń gwintowanych nie należy stosować nadmiernej ilości taśmy lub nici uszczelniającej. Zbyt mocne skręcenie połączenia może powodować nadmierne naprężenie elementów z tworzywa.
Przed ostatecznym uruchomieniem elektrozaworów warto również przepłukać instalację. Piasek, ziemia lub fragmenty tworzywa pozostałe po cięciu rur mogą przedostać się pod membranę zaworu i spowodować jego nieprawidłowe domykanie.
Czy 12 zraszaczy wystarczy do mojego ogrodu?
Nie ma jednej powierzchni, dla której można zagwarantować prawidłową pracę zestawu wyłącznie na podstawie liczby zraszaczy. Dwa ogrody o takim samym metrażu mogą wymagać zupełnie innego układu instalacji.
Znaczenie ma kształt działki
Prostokątny trawnik można nawodnić inaczej niż ogród z przewężeniami, tarasem, budynkiem, podjazdem, rabatami czy nieregularnymi granicami murawy.
Znaczenie mają parametry wody
Dostępne ciśnienie i przepływ decydują o tym, ile zraszaczy może pracować jednocześnie oraz jakie dysze można zastosować w danej sekcji.
Nie wiesz, jak rozmieścić zraszacze?
LoveMyGarden zajmuje się również projektowaniem systemów automatycznego nawadniania. Na podstawie planu ogrodu i parametrów źródła wody można dobrać rozmieszczenie zraszaczy, podział na sekcje oraz pozostałe elementy instalacji.
FAQ – zestaw Rain Bird 5004+ z RC2 WiFi
Na jaką powierzchnię wystarcza 12 zraszaczy Rain Bird 5004+?
Nie można określić tego wyłącznie na podstawie liczby zraszaczy. Znaczenie mają kształt trawnika, rozmieszczenie urządzeń, dysze oraz parametry źródła wody. Zraszacze serii 5000 oferują promień około 7,6–15,2 m, ale ich obszary pracy powinny odpowiednio się pokrywać.
Czy wszystkie 12 zraszaczy pracuje jednocześnie?
System został przygotowany do podziału na cztery sekcje. Zraszacze są więc grupowane w mniejsze obwody, uruchamiane kolejno przez sterownik.
Jaki zasięg ma Rain Bird 5004+?
Dla serii Rain Bird 5000 producent podaje promień około 7,6–15,2 m. Rzeczywista wartość zależy od zastosowanej dyszy, ciśnienia i warunków instalacji.
Czy można regulować kierunek zraszania?
Tak. Zraszacze w wersji sektorowej umożliwiają regulację obszaru pracy w zakresie od około 40° do 360°.
Czy zestaw można obsługiwać z telefonu?
Sterownik Rain Bird RC2 posiada wbudowaną komunikację WiFi i umożliwia współpracę z aplikacją Rain Bird.
Po co w zestawie znajdują się cztery elektrozawory?
Każdy elektrozawór obsługuje jedną sekcję. Sterownik otwiera właściwy zawór i kieruje wodę wyłącznie do aktualnie uruchomionego obwodu.
Czy zestaw może być zasilany ze studni?
Tak, jeżeli zastosowana pompa zapewnia odpowiednie ciśnienie i wydajność. Przy projektowaniu instalacji zasilanej ze studni należy uwzględnić parametry pompy, poziom lustra wody i straty ciśnienia w instalacji.
Czy samo wysokie ciśnienie oznacza, że instalacja będzie działać prawidłowo?
Nie. Równie ważna jest wydajność źródła wody. Ciśnienie powinno być oceniane podczas rzeczywistego przepływu, a nie wyłącznie przy zamkniętym poborze.
Czy system trzeba zabezpieczyć przed zimą?
Tak. Przed okresem mrozów wodę należy usunąć z instalacji zgodnie z prawidłową procedurą zimowania. W zestawie znajduje się przyłącze umożliwiające podłączenie kompresora.
Dlaczego elektrozawór może nie domykać się po montażu?
Jedną z możliwych przyczyn jest zanieczyszczenie membrany piaskiem, ziemią albo pozostałościami znajdującymi się w rurach. Z tego względu przed uruchomieniem warto dokładnie przepłukać instalację.
Potrzebujesz pomocy przy doborze systemu?
W LoveMyGarden łączymy sprzedaż elementów nawadniania z przygotowywaniem projektów instalacji. Jeżeli nie masz pewności, czy ten zestaw będzie odpowiedni do Twojej działki, prześlij nam plan ogrodu oraz informacje o źródle wody.
Pomożemy zweryfikować rozmieszczenie zraszaczy, liczbę sekcji oraz pozostałe elementy potrzebne do wykonania systemu.
LoveMyGarden – sklep, projektowanie i wsparcie techniczne.
